OTC焊接机器人电弧I/F板的安装，以下以OTC的FD系列机器人为列。
OTC焊接机器人电弧I/F板概述
一台控制装置可以安装一个电弧 I/F 板，此板有一个通用 I/O 端子台和一个用于连接电弧焊控制
装置的接口功能。电弧 I/O 板的 I/O 信号数量总共是8个输入和8个输出。今天我们介绍电弧 I/F 板的安装方法，以及通用 I/O 导线的连接方法。

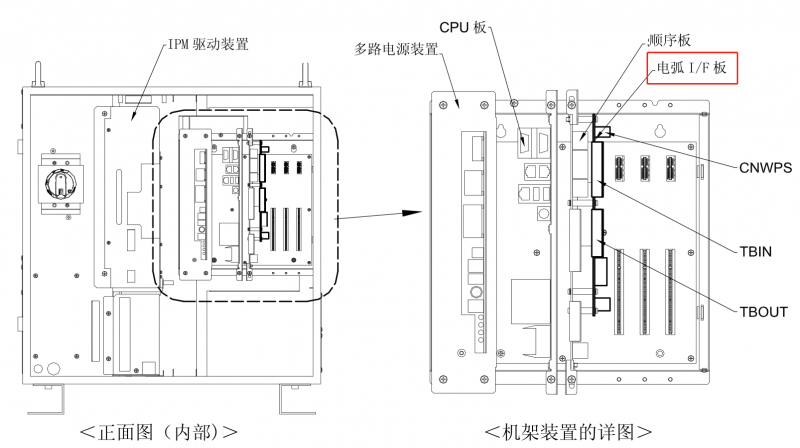

OTC焊接机器人电弧I/F板的安装位置见下图：
如果同时购买了机器人和电弧焊控制装置，出厂时此板已事先安装在控制装置上。在这种情况下，就不需要您来安装。但如果此板是在购买了控制装置以后购买的，则需要您自行安装。
OTC焊接机器人电弧 I/F 板的物理 I/O 信号线的接线方法
１ 切断控制装置上的主电源和断路器。
２ 拆下控制装置侧面的背面的板面。
３ 请在面板上进行打孔加工，贯穿信号线电缆。
４ 请把面板安装在控制装置上。
５ 将 I/O 导线连接到电弧 I/F 板上。
